高压柜承担着整体公司生产线电力传送枢纽，怎样维护好该设备，对其有所了解和掌握，更好地为生产服务，为电气人员日常工作中重要项目。现从以下方面介绍高压柜：

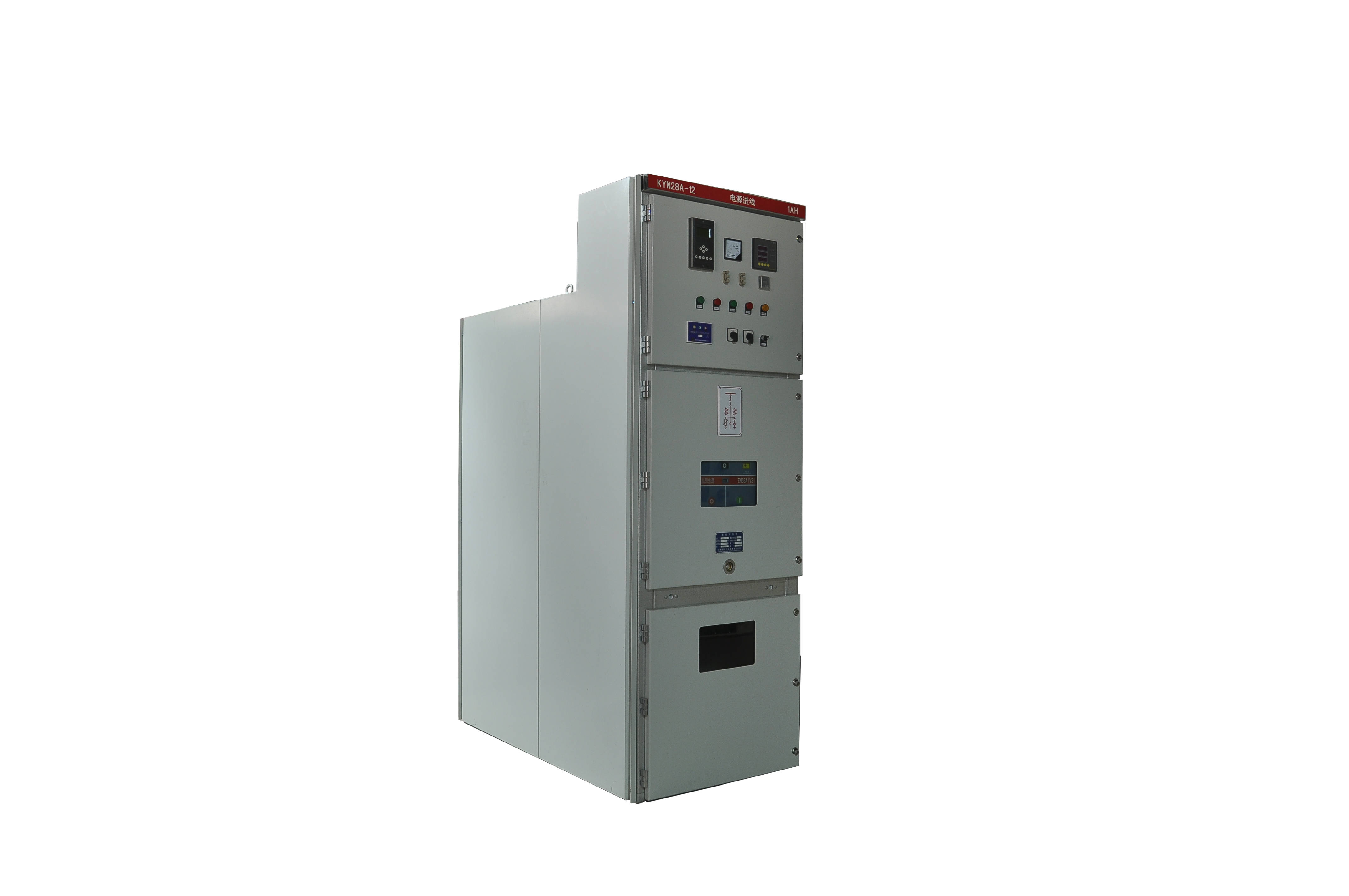

    一、单台高压柜的组成：



    由手车室、电缆室、母排室、控制室四部分组成。



    手车室包括手车（西门子断路器或接触器）、二次回路46针孔航空插头、门帘机构组成。



    电缆室包括电流互感器、零序互感器、过电压吸收器、照明灯、加热器及带电显示器等组成。



    控制室包括综合保护器、信号继电器、带电显示器及各种电器元件等组成。



    手车的作用主要起分断电源作用，包括储能电机、欠压脱扣器、真空断路器/接触器、分闸线圈、限位开关、限位联锁机构等组成。



    综合保护器为南京茵泰莱生产的，品种较多，用于各种设备控制。公司目前所使用的系列为PA140、PA100。电机为D、进线柜为J、出线柜为F2/D、电容器柜为C表示。



    二、控制原理介绍：



    １、检测计量装置：分电压回路（测量表计）、电流回路（测量表计、过电流保护、零序保护）及电流变送器回路



    2、控制原理以胶带机输送机原理（F-C）介绍：



    该控制分远程控制、现场机旁控制及面板控制。当远程处于备妥无故障状态时1KA远程驱动继电器动作，致使柜内K31中继动作，再导通手车内中继K1E动作，最后使真空接触器动作合闸，其中在K31前有合闸延时继电器KT1，防止重合闸现象的发生。要实行远程分闸时可驱动2KA驱动中间继电器动作，致使柜内中间继电器K30动作，导通手车内部中继K1E导通，最后使分闸接触器K2S动作分闸，面板操作、现场机旁及保护跳闸都可以分闸。其与中控信号有综合过流、事故跳闸、合闸、接地故障、备妥、低电压、跑偏、速度保护及驱动。



    3、综合保护器简易设定方法：



    一般速断保护设定在4倍、过流为1.5倍、启动为1倍、堵转为1.5倍等。



    计算方法=设备额定电流*倍数/电流变比



    三、日常维护保养注意事项：



    1、定期检查柜内螺栓及线路松动情况；



    2、定期对柜内灰尘进行清理，确保清洁；



    3、定期对手车真空断路器或接触器触头进行检查，是否有拉弧痕迹，紧固触头护罩支撑螺栓时一定要注意力道，防止损坏；



    4、定期对传动推进机构进行润滑，防止卡死，造成机构损坏；



    5、对设备维护时，一定要检查设备是否处于停机状态，要按照停送电管理办法要求进行操作。
