SVC、SVG、STATCOM都属于动态无功补偿，但三者之间又各有不同。



　　动态无功补偿装置中SVC、SVG、STATCOM之间的区别:



SVC





　　SVC,静止无功补偿器(Static Var Compensator——SVC)其中，SVC是用于无功补偿典型的电力电子装置，它是利用晶闸管作为固态开关来控制接入系统的电抗器和电容器的容量，从而改变输电系统的导纳。按控制对象和控制方式不同，分为晶闸管控制电抗器(Thyristor Controlled Reactor——TCR)和晶闸管投切电容器(Thyristor switching Capacitor——TSC)以及这两者的混合装置(TCR+TSC)、TCR与固定电容器(Fixed Capacitor)配合使用的静止无功补偿装置(FC + TCR)和TCR与机械投切电容器(Mechanically Switch Capacitor——MSC)配合使用的装置(TCR+MSC)。



　　静止无功补偿器（SVC）是一种静止的并联无功发生或者吸收装置，可以调整其输出为容性或感性电流从而达到控制电力系统特定参数（通常是母线电压）的目的。

       静止无功补偿器是由晶闸管所控制投切电抗器和电容器组成，由于晶闸管对于控制信号反应极为迅速，而且通断次数也可以不受限制。当电压变化时静止补偿器能快速、平滑地调节，以满足动态无功补偿的需要，同时还能做到分相补偿；对于三相不平衡负荷及冲击负荷有较强的适应性；但由于晶闸管控制对电抗器的投切过程中会产生高次谐波，为此需加装专门的滤波器。



　　SVC是一个通称，它包括了TCR、TSR、TSC以及它们之间或与机械投切式无功补偿设备（MSC、MSR）构成的某种组合体，它属于基于晶闸管控制/投切型FACTS控制器。



　　SVC是早出现的FACTS装置，早在1974年还没有FACTS概念时美国GE公司就生产世界上优秀台商用SVC。SVC也是目前应用为广泛的FACTS控制器之一，它不仅用于输电网用以控制节点电压水平，提高传输可控性、系统稳定性和输送容量，还在广泛应用配电网中用来提高供电可靠性和电能质量。





SVG

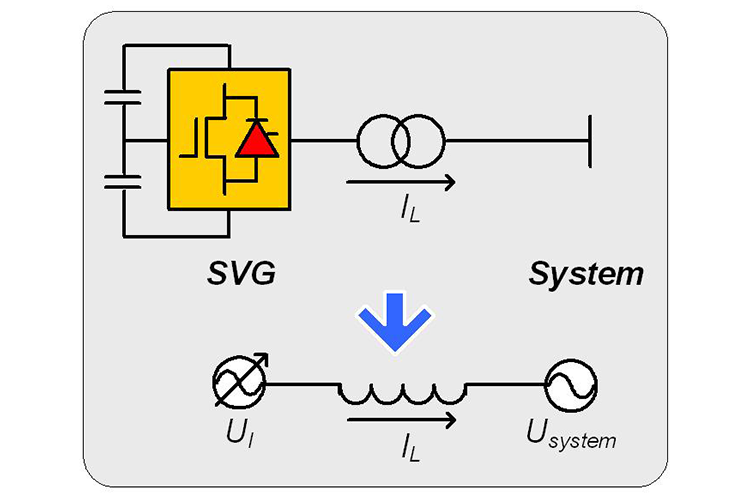

　　SVG,静止无功发生器(Static Var Generator——SVG)。它既可提供滞后的无功功率,又可提供超前的无功功率。SVG分为电压型和电流型两种，下图给出了SVG装置电路的基本结构图。简单地说，SVG的基本原理就是将自换相桥式电路通过电抗器或者直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。

        SVG是目前无功功率控制领域内的佳方案。相对于传统的调相机、电容器电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC等方式，SVG有着无可比拟的优势。




​STATCOM

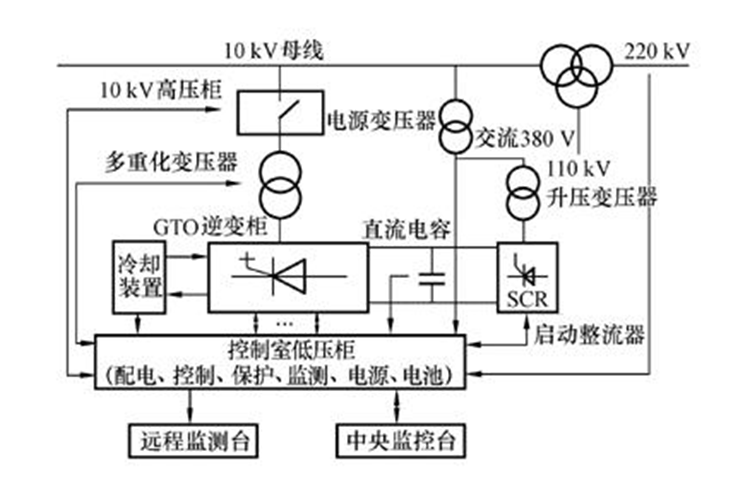

　　STATCOM：一种并联的能进行无功补偿的静止同步“发电机”，其容性和感性输出电流可独立于注入点的电压而进行控制。STATCOM是FACTS的核心控制器之一，属于基于变换器型FACTS控制器。变换器可以采用电压型变换器（voltage sourced converter，VSC）；也可以采用电流型变换器（current sourced converter，CSC；目前基于VSC的STATCOM更常见。



　　对于基于VSC的STATCOM，通过调节其直流侧电容电压的幅值和/或变换器的调制比就可以控制变换器交流输出电压的幅值，进而改变装置输出电流的极性（容性或感性）和大小，达到连续控制输出无功功率的极性和大小的目的。在动态响应速度和可控性能上，STATCOM优于SVC，而SVC目前在同容量成本上较STATCOM低。STATCOM还可以设计用作滤除电力系统谐波的有源滤波器。



　　静止同步无功补偿装置（statcom）在输电系统主要作用是进行动态电压控制，提高系统暂态电压稳定性，确保系统运行安全；



　　配电网中，将中小容量的STATCOM安装在某些特殊负荷（如电弧炉、地铁等冲击性和整流性负荷等）附近，可以显著地改善负荷与公共电网连接点处的电能 质量，如提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑制特定次谐波污染等。
